Sacie šrotovníky GMS



Typ

Príkon motora v kW

Výkon v t.h.-1

Sacie a výfukové potrubie v mm

GMS-101*

7,5

0,45-0,75

90

GMS-151

11,0

0,54-1,10

90

GMS-201

15,0

0,80-1,50

90

GMS-251

18,5

1,40-2,00

120

GMS-301

22,0

1,90-2,50

120

GMS-401

30,0

2,20-3,00

120

GMS-501

37,0

2,50-3,60

120

* sitá plechové 1 – 8 mm, sitá drôtové 2,56 – 4,5 mm

   výkon so sitom 4 mm, vlhkosť zrna 14 %, hmotnosť 750 kg/m3



Zaraďujú sa hlavne do liniek na výrobu kŕmnych zmesí prevádzkovaných v automatickom režime. Sú súčasťou sacej vetvy, v ktorej sú zaradené násypky (pod zásobníkmi), sacie rúry (do zásobníkov), klapky s ručným alebo elektrickým ovládaním, sacie a výtlačné potrubie. Vetva je ukončená cyklónom a odprašovacím zariadením na miešačkách FM a HOM. Šrotovníky do príkonu motora 15 kW sa pripájajú na potrubie 88,9 mm, nad tento príkon 120 mm a zabezpečujú nasávanie komponentov na šrotovanie, vlastné šrotovanie a dopravu šrotov do miešačiek. Súčasťou sacej vetvy je magnet na vstupe do šrotovníka.. Na šrotovacie kolesá sa montujú dva druhy kladiviek -  hladké alebo vrúbkované. Táto vetva môže byť dlhá do 20 m.






Gravitačné SK, SC



Typ

Príkon motora v kW

Výkon v t.h.-1

Poznámka

SK/SC-55

4,0

0,30-0,55

- samostatný šrotovník so zásobníkom 480 litrov

- alebo ako súčasť Kompaktov

SK/SC-75

5,5

0,40-0,75

SK/SC-100

7,5

0,5-1,10

SK/SC-150

11,0

0,7-1,40

* sitá plechové 1 – 8 mm, sitá drôtové 2,56 – 4,5 mm

   výkon so sitom 4 mm, vlhkosť zrna 14 %, hmotnosť 750 kg/m3



Sú konštrukčne podobné. Typy SK  sa dodávajú s motormi príkonu 5,5 – 11,0 kW a sú inštalované na zásobníku kapacity 540 litrov. Typy SC  s rovnakými motormi sa používajú ako súčasť miešačiek napr. FM, FMK alebo FMS. Spoločnými prvkami je násypka kapacity 80 litrov a automatická regulácia prísunu zrna na šrotovanie podľa zaťaženia motora šrotovníka, ktorú zabezpečuje krokový motor. Použitie sít a kladiviek je ako v typoch GMS. Na vstupe do šrotovníkov sú namontované magnety na zachytávanie kovových častíc.

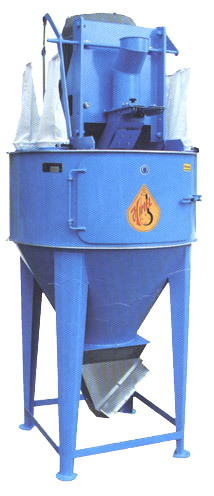

Gravitačné šrotovníky HS



Typ

Príkon motora v kW

Maximálny výkon v t.h.-1

Výška s násypkou v m

Výška výpadu v m

Poznámka

HS-75

5,5

1,1

2,03

0,7

Na výsypku pod šrotovníkom možno napojiť dopravnú cestu

HS-100

7,5

1,5

2,03

0,7

HS-150

11,0

2,0

2,03

0,7

HS-250

18,5

2,5

2,68

0,7

HS-300

22,0

3,0

2,68

0,7

HS-400

30,0

3,9

2,68

0,7

HS-500

37,0

4,8

2,68

0,7

HS-750

55,0

6,0

2,68

0,7

* sitá plechové 1 – 8 mm, sitá drôtové 2,56 – 4,5 mm

   výkon so sitom 4 mm, vlhkosť zrna 14 %, hmotnosť 750 kg/m3



Sú určené na šrotovanie krmív, kde sa vyžaduje vyšší výkon. Šrotovníky sú vybavené elektromotormi príkonu 5,5 až 55 kW. Typy do príkonu 11 kW majú násypku ako typy  SK a konštrukčne sú s nimi zhodné. Šrotovníky s príkonmi motorov nad 18,5 kW majú vstupné otvory priemeru 150 mm na pripojenie napríklad dopravnej rúry. Vlastné šrotovacie telesá sú umiestnené nad kužeľovým zásobníkom, na spodku ktorého je príruba na primontovanie závitového dopravníka FS-152 na dopravu šrotov napríklad do miešačky FM. Na vstupe do šrotovníkov sú namontované magnety na zachytávanie kovových častíc.
